Clique nas imagens para ampliar

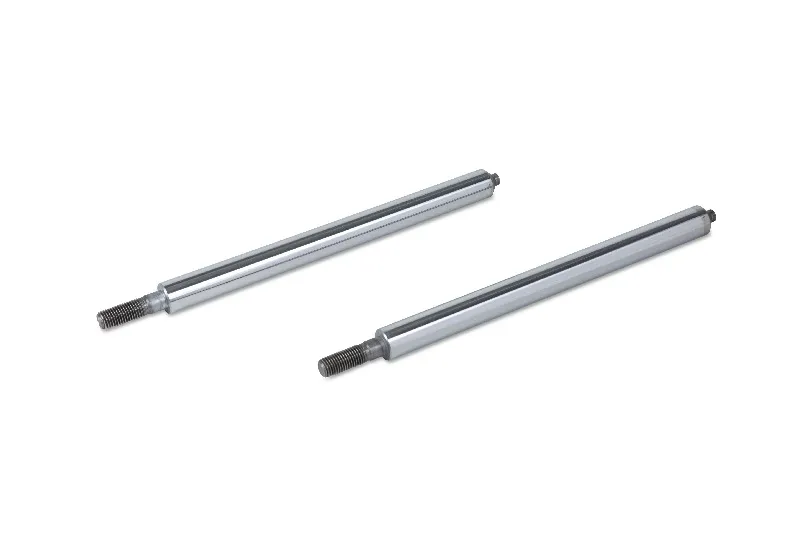

O cromo, é um metal não-nobre, segundo a sua posição de potencial normal e que deveria se comportar como o ferro, quanto às reações corrosivas. Porém, o que se verifica da aplicação de cromo duro não é o caso, e o metal se comporta como um metal nobre. Isto porque o cromo somente se passiva superficialmente em meios pouco oxidantes, o que faz, assim, que o cromo se torne muito nobre. Já que o cromo geralmente não sofre nenhuma alteração química.
CROMO ( Cr ) |
|
Número atômico |
24 |
Peso atômico |
51,996 |
Valência |
2,3,6 |
Peso específico |
6,9 – 7,1 |
Potencial normal ( ativo ) |
- 0,56 V |
Potencial normal ( passivo ) |
+ 1,36 V |
Equivalente eletroquímico |
0,3234 g/Ah |
Dureza HV |
750 – 1050 kg/mm2 |
Ponto de Fusão |
1890ºC |
Resistente ao calor, o cromo praticamente só é atacado pelo ácido clorídrico e pelo ácido sulfúrico a quente, e é totalmente resistente às condições atmosféricas e ao embaçamento.
A excelente resistência à corrosão do cromo ainda é melhorada pelo fato de este metal se molhar com dificuldade, isto é, repelir o óleo e meios aquosos, e por isso ele não pode ser soldado.
Para a aplicação de cromo duro é possível se obter camadas de até 300 micras.
SAIBA MAIS SOBRE APLICAÇÃO DE CROMO DURO
O principal benefício da aplicação de cromo duro é que em peças novas, a aplicação de cromo duro promove aumento da vida útil do equipamento e melhora do seu desempenho. E em peças usadas, promove a recuperação de áreas desgastadas, a aplicação de cromo duro garante completa restauração da peça, possibilitando reconstituir suas medidas e propriedades técnicas originais, assim como a recuperação da qualidade de superfície do equipamento. A aplicação de cromo duro também é uma opção econômica de revestimento, com ótimo custo-benefício.
A aplicação de cromo duro é dividida em 3 tipos de processos: convencional ou não catalisado, com catalisadores fluoretados e catalisados isento de fluoreto.
PROCESSO DILETA |
CONC. CRO3 |
CONC. H2SO4 |
TEMP. |
A/DM2 |
APARÊNCIA |
DUREZA |
EFICIÊNCIA |
Nº DE FISSURAS/CM2 |
|
CONVENCIONAL |
Somente ÁCIDO CRÔMICO |
250 g/L |
2,5 – 3 g/L |
55 – 60 ºC |
30 – 50 |
OPACO A SEMI-BRILHANTE |
850 – 950 HV |
15 – 17 % |
50 |
CATALISADO COM FLUORETO |
CROMO BRIGHT CR-120 |
230 g/L |
1,2 g/L |
55 – 60 ºC |
30 – 50 |
SEMI-BRILHANTE A BRILHANTE |
950 – 1050 HV |
18 – 25 % |
100 – 400 |
CATALISADO ISENTO DE FLUORETO |
CROMO DUR |
250 g/L |
2,5 – 4 g/L |
55 – 60 ºC |
20 – 60 |
BRILHANTE A ALTAMENTE BRILHANTE |
> 1050 HV |
25 – 26 % |
100 - 400 |
Na aplicação de cromo duro utiliza-se uma tamponagem para evitar o desenvolvimento de gases durante o processo, recomendamos a utilização dos produtos TENSO CROM H ou TENSO CROM H–10.
Para saber mais sobre aplicação de cromo duro
Ligue para (11) 2139-7500 ou clique aqui e entre em contato por email.
Para saber mais sobre Aplicação de cromo duro
Ligue para 11 2139-7500 ou clique aqui e entre em contato por email.Gostou? compartilhe!
